Les principales technologies de détection
Capacitif
Un condensateur situé sur la face active de capteur génère un champ électromagnétique alternatif.
La présence d’une pièce à proximité modifie la valeur de la capacité, et entraîne une variation de la fréquence des oscillations déclenchant la commutation du capteur.
Inductif
Les capteurs inductifs intègrent un circuit oscillant qui génère un champ électromagnétique alternatif.
Lorsqu’une pièce métallique approche, celle-ci devient le siège de courants induits. Les oscillations s’amortissent et déclenchent la commutation du capteur.
Ultrasons
Le principe des capteurs à ultrasons est basé sur l’émission et la réception d’ondes ultrasonores à hautes fréquences (env. 200 kHz).
Le retour de l’onde permet de détecter la présence d’une pièce, et même de savoir à quelle distance elle se trouve.
Photoélectrique
Basés sur un principe optique, les capteurs photoélectriques détectent l’atténuation ou l’interruption du faisceau lumineux issu de l’émetteur lorsqu’il est traversé par un objet.
Les 4 principes de détection photoélectrique

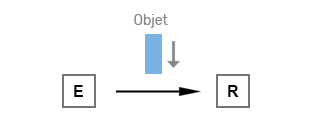

Barrière émetteur-récepteur
L’émetteur et le récepteur sont dans deux boîtiers différents montés en face-à-face.
L’objet passe entre les deux.
Il est détecté dès qu’il vient couper le faisceau optique.
- Portée élevée
- Alimentation des 2 boîtiers

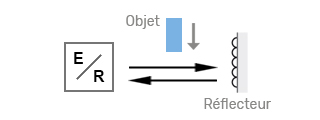

Barrière réflex
L’émetteur et le récepteur sont dans le même boîtier.
La lumière émise est renvoyée par un réflecteur installé en face.
L’objet est détecté lorsqu’il coupe le faisceau optique.
- Portée élevée
- Réflecteur à monter en face de la cellule

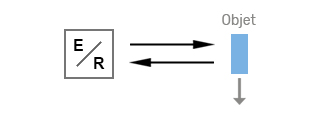

Réflexion directe
L’émetteur et le récepteur sont dans le même boîtier.
La lumière émise est réfléchie par l’objet, qui est ainsi détecté.
- Facilité de mise en place
- Faible portée

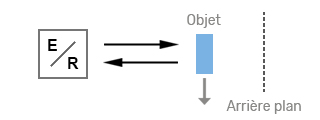

Réflexion directe avec élimination d'arrière plan
L’émetteur et le récepteur sont dans le même boîtier.
La lumière émise est réfléchie par l’objet, qui est ainsi détecté.
Un réglage de la portée permet de se "focaliser" sur une zone en évitant la détection de l'arrière-plan.
- Facilité de mise en place
- Faible portée
Les modes de commutation claire et sombre
| Principe de détection | Commutation claire (Retour du faisseau) |
Commutation sombre (Pas de retour du faisseau) |
|---|---|---|
| Barrière émetteur-récepteur Barrière réflex |
Pas d'objet détecté | Objet détecté |
| Réflexion directe (Avec ou sans élimination d'arrière plan) |
Objet détecté | Pas d'objet détecté |
