Les composants IO-Link

IO-Link : la première technologies normalisée d'entrées / sorties

L'IO-Link est la première technologie d'entrées/sortie normalisée dans le monde (selon la norme IEC-61131-9).
Elle permet une communication numérique bidirectionnelle entre les capteurs et les actionneurs, tout en étant indépendante du fabricant.
Cette communication point à point exploite la connexion des capteurs et actionneurs déjà existante (le raccordement à 3 fils) sans exigences supplémentaires.

IO-Link n'est donc pas un bus de terrain mais l'évolution naturelle de la technologie de connexion existante et éprouvée pour les capteurs et actionneurs.

Quels sont les atouts apportés par la technologie IO-Link ?

Indépendant du fabricant
Il s'agit d'une norme de communication internationale, indépendante des fabricants.
Signaux sans perte et sans effort de conversion
Les signaux numériques sont transmis au contrôleur sans perte et sans effort de conversion
Plus de souplesse pour plus de précision
IO-Link offre des fonctionnalités et des réglages supplémentaires tels que la sélection libre des points de commutation, des plages de mesure et des fonctions de filtrage réglables.
Données supplémentaires
Remontée de données diagnostiques pour la surveillance de l'état du système et des détecteurs, par exemple pour la maintenance prédictive des équipements.
Monitoring à distance
IO-Link permet le réglage et la surveillance des fonctions depuis un smartphone, une tablette ou un PC à distance.
Remplacement des équipements facilité
Lors du remplacement des détecteurs, IO-Link permet un transfert automatique de leurs paramètres, réduisant ainsi les temps de mise en service.

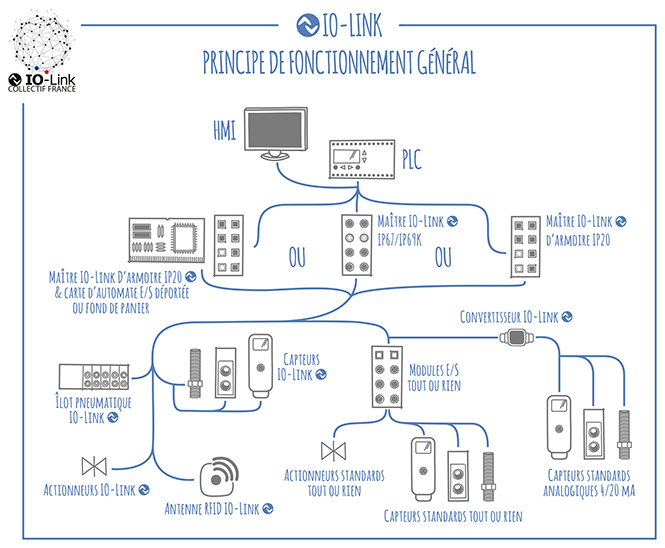

Principe de fonctionnement

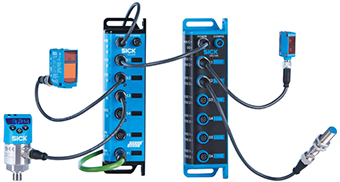

Les capteurs sont reliés au module maître IO-Link par des câbles enfichables normalisés à 3 fils. La longueur maximale du câble entre le capteur et le module maître est de 20 mètres.
Le module maître IO-Link regroupe plusieurs capteurs et le raccordement au contrôleur s’effectue via un bus de terrain. De plus, une connexion du module maître basée sur Ethernet (avec OPC UA) permet une communication directe entre le capteur et les systèmes informatiques.
