Convoyeur type 40 articulé (usine de recyclage)

Réalisation d'un convoyeur à bande PU articulé avec bords de contenance pour le transport de billes céramique dans une usine de recyclage.

Conception sur base de profilés Bosch de 40 mm de section.

Largeur de bande : 300 mm.

Longueur de bande : 2000 mm + 2000 mm avec articulation à 35° au centre.

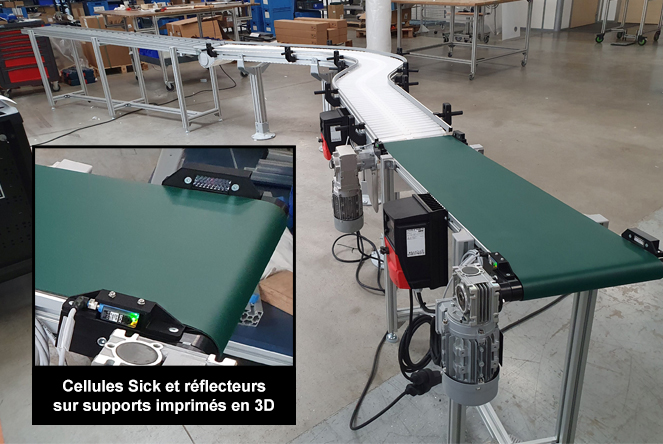

Convoyeur combinant : bande lisse + chaine plastique (VF Plus) + rouleaux gravitaires

Réalisation d'une ligne de convoyage combinant 3 technologies :

• Rouleaux gravitaires (solution Bosch)
• Chaine plastique (solution Bosch VarioFlow Plus)
• Bande lisse (solution Faure Technologies)

Cette solution de convoyage complète est destinée à une application de retour de plateaux vides en sortie de lavage, dont voici les étapes :

1. Dépose manuelle sur le convoyeur à rouleaux gravitaire
2. Transite sur le convoyeur à chaine VarioFlow Plus avec virage pour contourner une machine
3. Suite du transite sur notre solution convoyeur type 40 à motorisation en extrémité pour créer une marche "pas à pas" vers le poste opérateur, cadencée à l’aide de cellules photoélectriques Sick

L'ensemble est alimenté et piloté par 2 variateurs IP66 grâce auxquels le fonctionnement "pas à pas" peut être créé sans automate.
L'intégration des cellules photoélectriques de notre fournisseur Sick a pu être faite à l'aide de pièces supports réalisées sur mesure par nos soins en impression 3D.

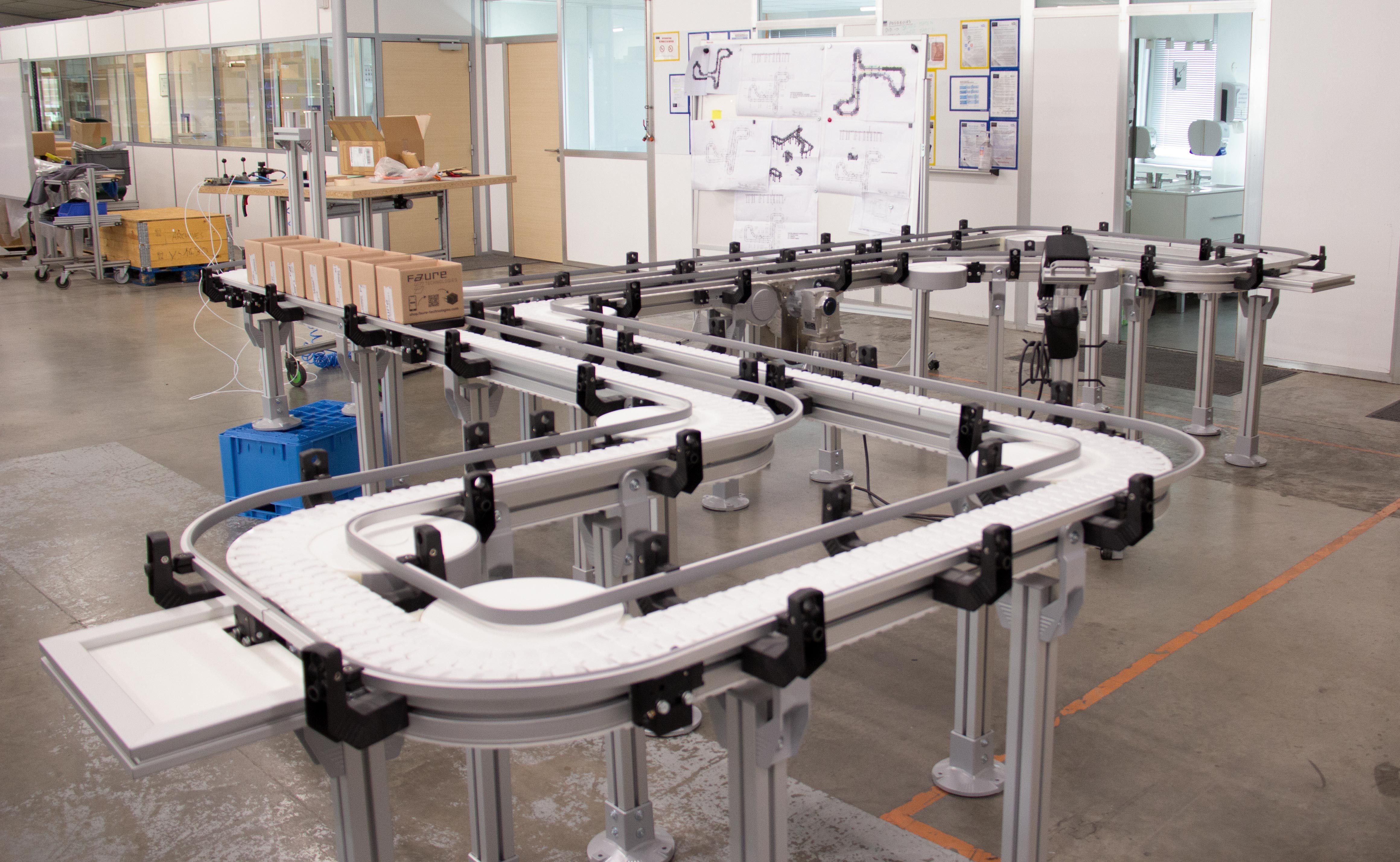

Convoyeur à chaine VarioFlow Plus - Utilisation en boucle fermée

Réalisation d'un convoyeur à chaine VarioFlow Plus (technologie Bosch Rexroth) avec une utilisation en boucle fermée et une largeur de chaine de 120 mm.

Domaine d'application :

Réalisation faite sur mesure pour l'un de nos clients dans le secteur automobile permettant l'acheminement de boitiers pour différentes étapes de soudure (dont une robotisée).

Extension du projet :

En complément de ce convoyeur, nous avons aussi réalisé un tunnel de protection contre les fumées (livraison en différée sur le site client).

Équipements spécifiques de la ligne :

• Butée pneumatique : pour les arrêts opérateur/robot, contrôle caméra et gestion du flux
• Pont actif : élément de transition motorisé entre le bloc d'entrainement et le bloc de renvoi
• Tablettes support pour les taches opérateur
• Palette de transport 200x175mm spécifique pour notre client

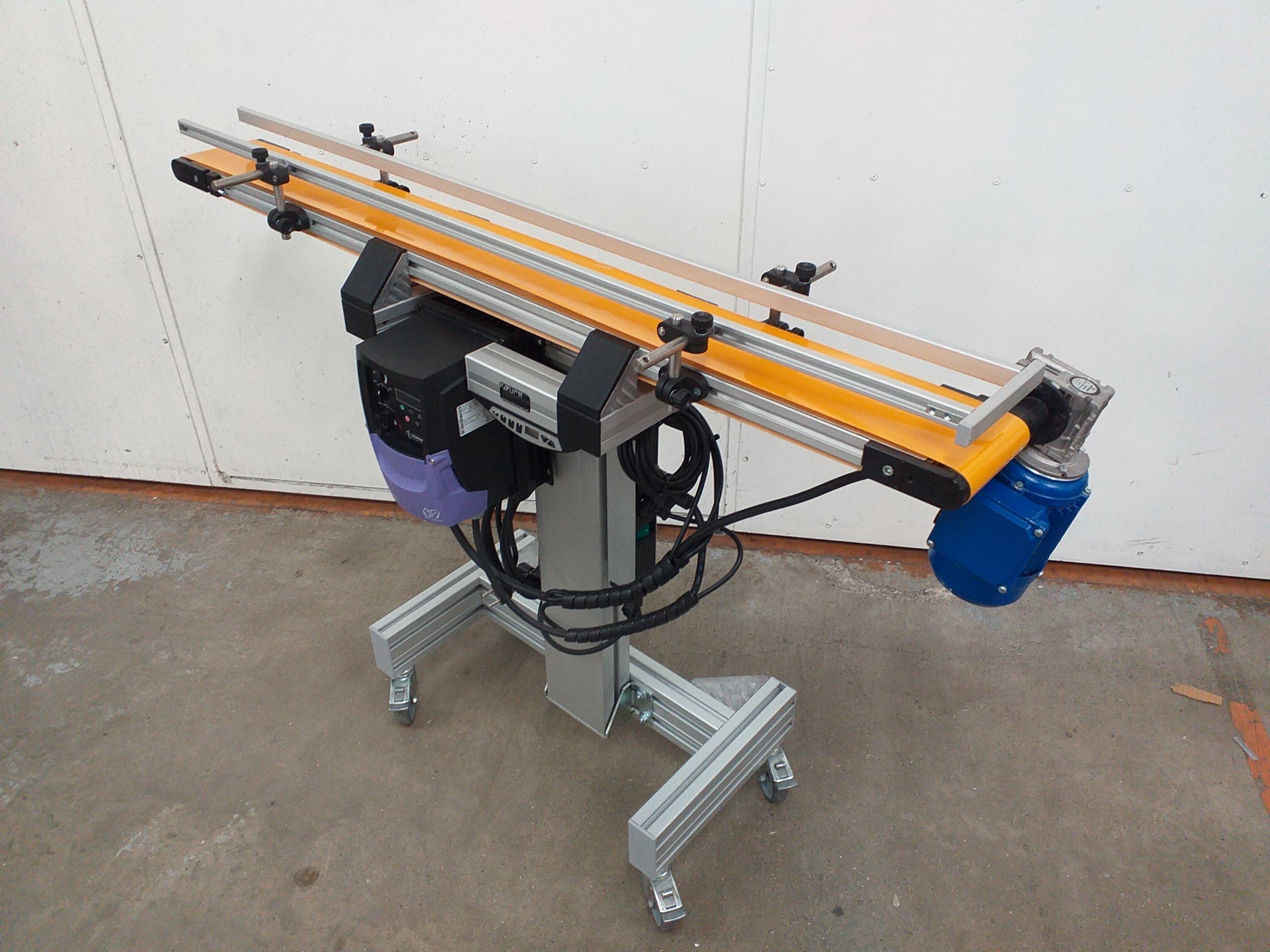

Convoyeur à bande type 30 sur colonne électrique

Réalisation pour l'un de nos clients dans le secteur agroalimentaire d'un convoyeur à bande lisse de type 30 monté sur une colonne électrique Bosch Rexroth.

Le convoyeur dispose d'une bande en PU orange prévue pour le transport de produits alimentaires et ayant pour principale caractéristique une très bonne résistance à l'abrasion et aux huiles.

Le convoyeur est conçu avec des rives de guidage réglables avec butée en bout. Les rives sont matérialisées avec des profilés Bosch de 11x20 mm.

Dans l'applicatif de notre client, en bout de ligne un cobot Universal Robots récupère les produits transportés par le convoyeur.

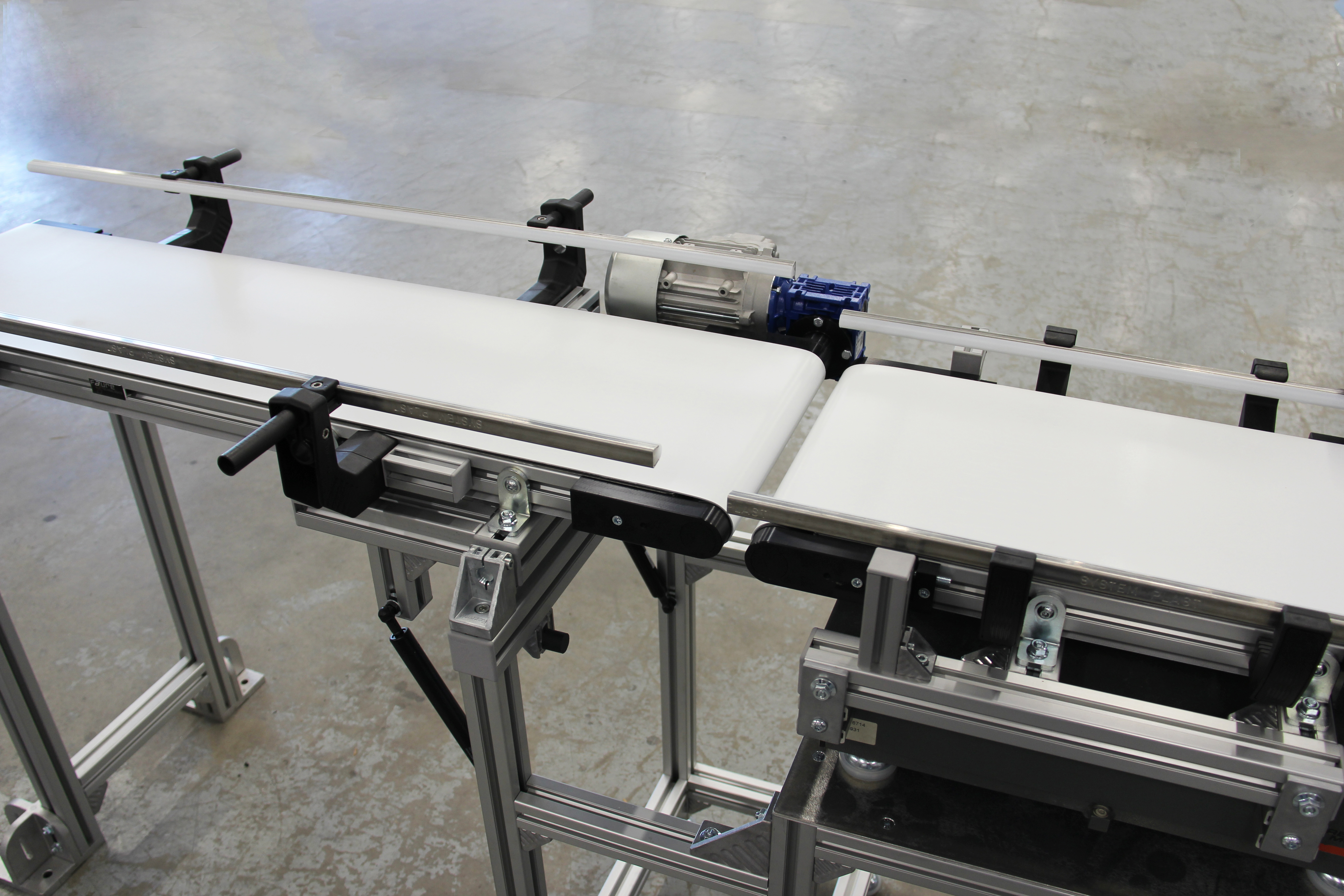

Convoyeur à bande type 40 avec portillon relevable

Réalisation, pour l'un de nos clients, d'un convoyeur à bande type 40 de 300 mm de largeur monté avec portillon relevable libérant un passage de 800 mm.

Ce convoyeur est monté sur base de profilé Bosch Rexroth de 40 mm.

Moyen de levage du portillon : 2 vérins à gaz.

En amont du portillon se trouve un autre convoyeur du même type monté sur une balance pour permettre des opérations de pesage.

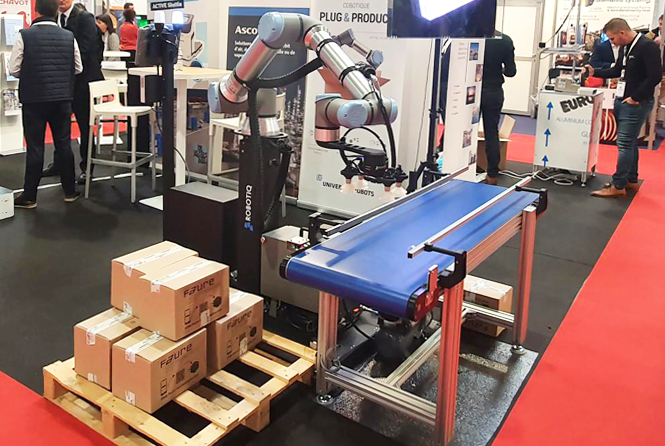

Convoyeur à bande combiné avec Cobot UR pour application de palettisation

Conception et réalisation d'un ensemble convoyeur à bande + cobot dédié à la démonstration d'une application de palettisation automatisée.

L'ensemble comporte :

• Un convoyeur à bande PU lisse avec rives de guidage monté sur châssis en profilés aluminium Bosch Rexroth et équipé d'une cellule de détection photoélectrique Sick (avec réflecteur) permettant l'arrêt automatique du convoyeur lorsque les cartons arrivent en bout du convoyeur.
  Le convoyeur se remet en marche automatiquement dès lors que le carton a été saisi par le cobot.
• Un cobot Universal Robots UR10e monté sur pupitre Robotiq
  La préhension des cartons se fait par le vide (ventouses montées sur effecteur Robotiq)

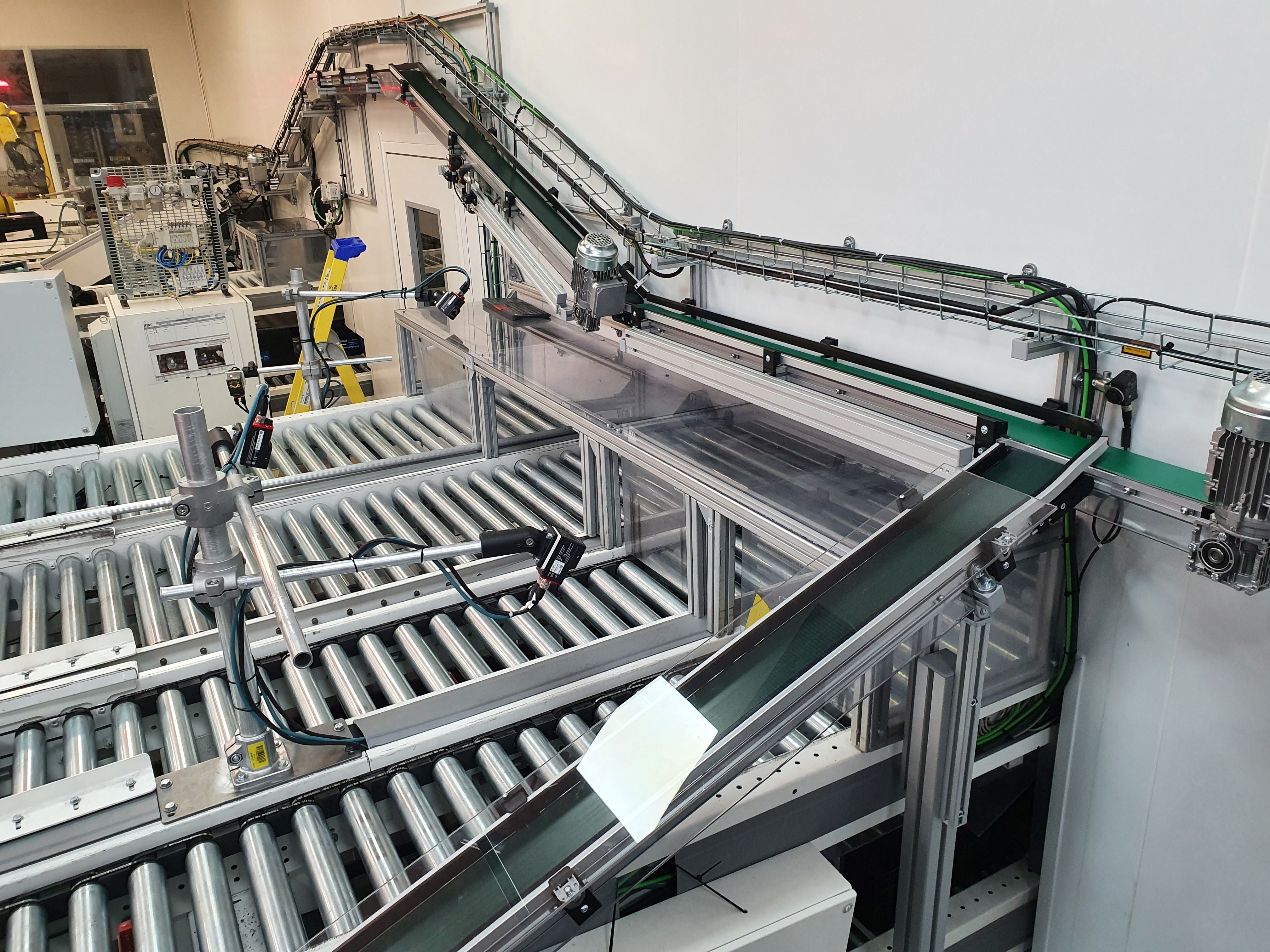

Ligne de convoyage pour la distribution de bagues vers presses

Réalisation d'une ligne de convoyage permettant la distribution de bagues vers un ensemble de presses pour le secteur automobile.

La ligne est composée de convoyeurs de types 30 et 40 de notre propre conception.

Spécificités de la ligne :

• Convoyeurs d'entrée
• Aiguillages
• Convoyeurs de descente vers presse
• Convoyeurs de dépose
• Convoyeurs articulé

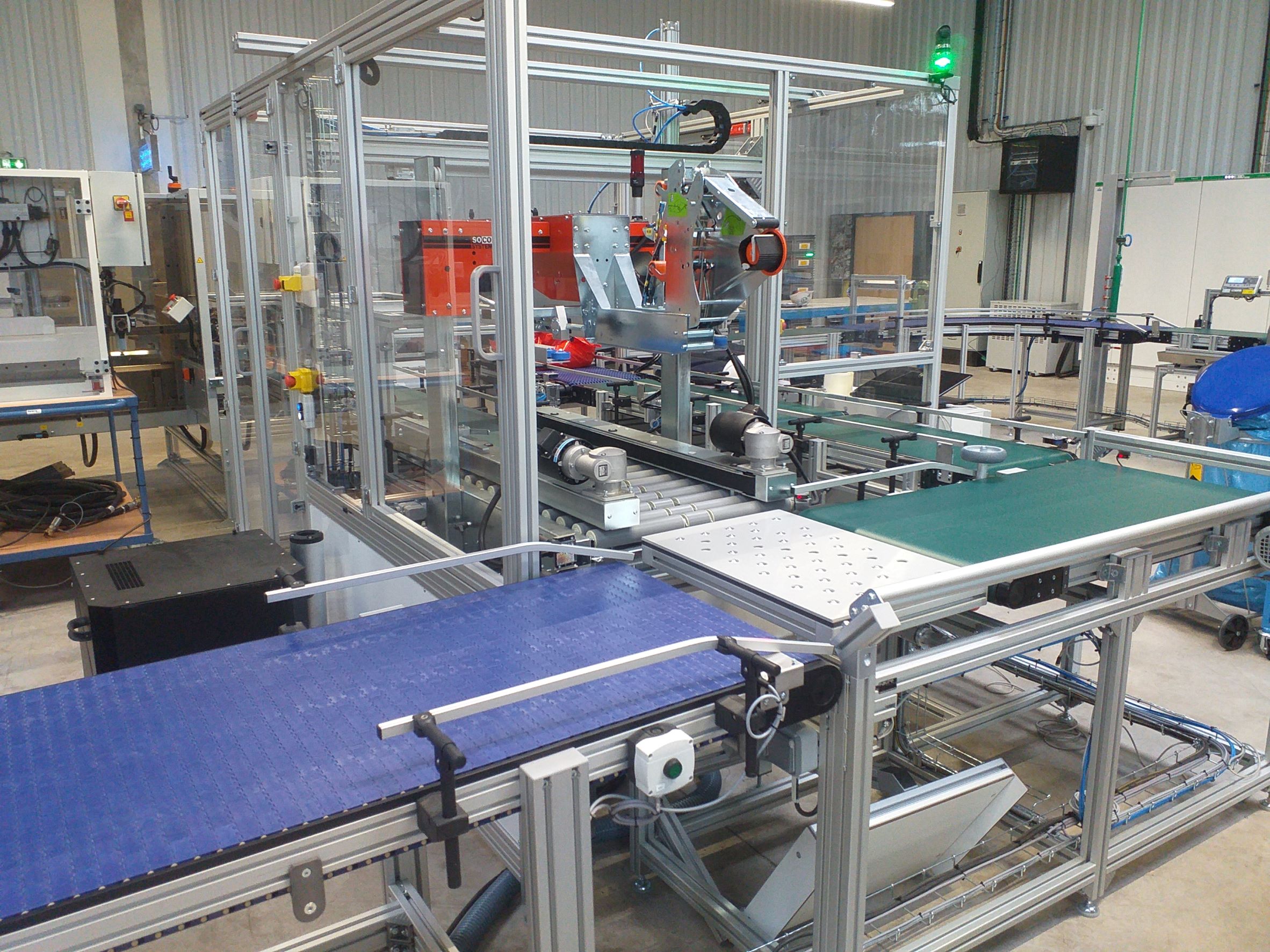

Ligne de convoyage pour le conditionnement de plaques polymères

Réalisation d'une ligne de convoyage pour le conditionnement de plaques polymères pour le secteur pétrochimique.

La ligne est composée d'un ensemble de convoyeurs de notre propre conception comprenant des convoyeurs de types 60, 80 et à bande modulaire.

Spécificité intégrée à la ligne de convoyage :

• Machine de mise en carton
• Modules de pesée
• Intégration d'une formeuse / scotcheuse
• Détecteur de métal
